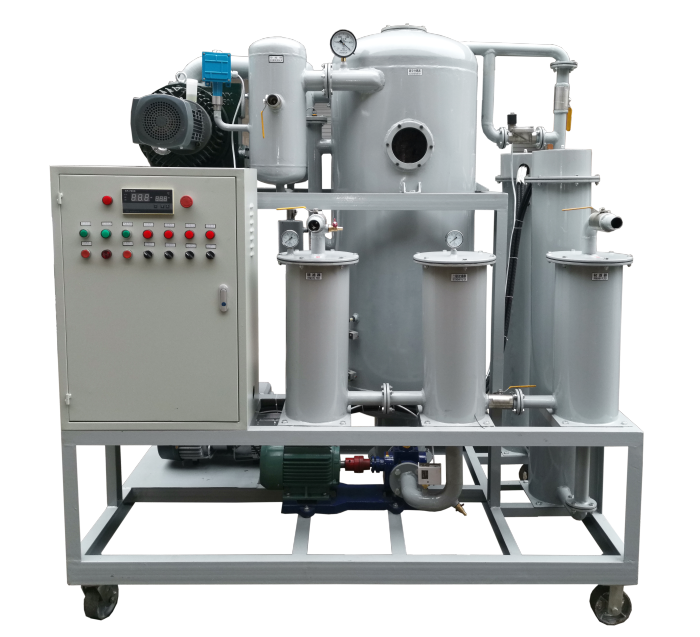

ZYD双级真空滤油机SV莱宝的电机接线及旋转方向

重庆真空滤油机,重庆滤油机批发厂家

　　最大排气压力不得大于 1.15bar(绝对压力)。还要严格防止排气管路内有任何堵塞。排气过滤器,附件和管路必须按最大流量估算。最大流量相当于泵的抽速。

　　ZYD双级滤油机SV莱宝的电气连接

　　1.真空滤油机电机接线警告：

　　电机接线或更换接线之前，必须切断泵的输入电源。电气接线必须由合格的电工按照应用安全规程进行。

　　电机接线通过接线盒内的接头接入正确的供电电压。请见电机上或接线盒内的接线图。正确的电气连接，必须使用合适的电机保护开关。按照电机铭牌上的额定值设定该开关。

　　2.真空滤油机电机接线注意事项：

　　电机接线后以及每当更换接线后，要检查电机的旋转方向。电机的旋转方向要与电机罩上的方向箭头一致。检查时，应打开进气口。如果电机的旋转方向不对，油可能从进气口喷出。真空系统内压力可能增加。

　　不要使用电机风扇检查旋转方向。因为电机风扇在运行时旋转太快无法判断旋转方向;当停车慢下来时，风扇会保持原来的转动方向。

　　短暂启动泵，检查在进气口是否有被吸入的感觉，然后立即停泵。当泵转向正确时，在进气口您应有被吸入的感觉。

　　如需要修改旋转方向，切断电源，互换两相接线即可。

　　我们建议用相序指示器检查旋转方向。

　　电机反方向长期运转会损坏泵!

　　提供可选附件过热保护开关。如果超过规定温度切断泵的电源，并可选择是否同时触发警报信号。可将过热保护开关安装在油箱上(6/27)的螺塞的位置(6/26)上，不装螺塞，电气接线用 6.35mm FASTON 线夹。

　　电源：25VAC (min)60VDC (max)

　　3.真空滤油机电机开关警告

　　如果安全开关或电气故障将泵断电，再次启动泵只能手动进行。
