原理及特征： 本机采用薄膜蒸发与喷雾干燥相结合的 油水分离技术，设置有与流量相匹配的（双级）真空抽速和加热功率，并配有高效脱气元件，使本机具有最佳脱气脱水功能。 常温处理绝缘油，性能指标超过国家标准。 采用复合微孔过滤技术，纳污能力强，过滤精度高。 小型高效，操作可靠，移动方便，特别适于现场处理绝缘油。 用途 用于过滤超高压变压器油，适于110KV~500KV送变电设备油处理。 在现场进行油处理并对受潮的电气设备进行真空干燥； 对新装或检修变压器抽真空，同时进行真空注油。

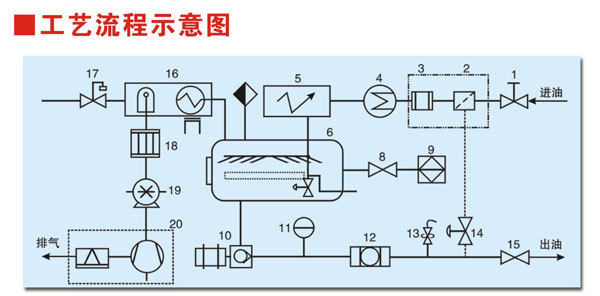

在真空状态下，油液经粗滤器(2)和磁滤器(3)后进入电加热器(4)，再流经电子分离(5)进入真空脱气罐（6）进行油水分离，水分和气体经消沫器（16）、冷却器（18）、罗茨泵（19）和真空泵（20）排除，脱去水分和气体后的油经油泵（10）输送至精过滤器（12）除去杂质后，输出净化油。 技术性能指标： Technical indexes of treated oil: 油击穿电压 Breakdown voltage： 65～75 KV 油中含水量 Water content： 2～5 PPm 油中含气量 Gas content： ≤0.1% 乙炔 含量：ethine content = 0 氢气 含量：hydogen content = 0 含杂质粒度Grain size of impurities： ≤1um无游离碳 介质损耗因数Dielectric loss： tgδ(90℃) ≤0.003 指 标 名 称 Item单位UnitZYA -50ZYA -100ZYA -150ZYA -200ZYA -300ZYA -500流 量L/min50100150200300500工作真空度Mpa-0.09～-0.099工作压力Mpa≤0.4≤0.4≤0.4≤0.4≤0.4≤0.4油击穿电压Kv≥55≥60≥60≥60≥60≥60无故障工作时间H4000连续工作时间H150恒温控制范围℃20-80（本机适于常温过滤变压器油）电源~50Hz 380V(根据用户要求定)/（or as needed）工作噪声dB(A)≤70≤75≤80≤80≤82≤85加热功率KW24486090120180总电功率KW29.55567.599132195进（出）口管径mm323838445080设备重量Kg65012001450175025003500外形尺寸长Lmm150016501800185020002650宽Wmm85010001100120012501650高Hmm150017001750175020002300 ZYAA型/电子双级真空滤油机 1．适用油品：满足特高压（750KV以上）变压器。 2．特点：高效脱气脱水，超高精度过滤杂质，清洁度达NAS：0～2级 滤油要求。 3．服务方式：可上门服务，为用户现场过滤变压器油，滤油指标达到超高压或特高压变压器油标准。 4．技术指标： 油击穿电压 ≥70～80KV 油中含水量 ≤2～5ppm 油中含气量 ≤0.1% 乙炔含量 =0 氢气含量 =0 含杂质粒度 NAS：0～2级 介质损耗因数 tgδ（90℃）≤0.001 |
